性能特点
Y系列智能判断型液压机可实现在压装时自动判定压装配是否在设置的范围内,是高性能高精度高效率的自检型压装设备。智能判断机型区别于其它类型的主要特点是:具有在工作时自动判断压力是否达到设置的压力数值。比如某个产品需要压装力在900~1000KG内进行压装。只有压力在此区间范围内,压出的产品才是合格的。那么就需要对压装的过程进行监控、分析,并在此产品结束后进行判断。操作时 先将合格压力的区间范围设置好。以后每次压装时如果在合格范围内系统将指示该次的压装是合格的,并且进行一次合格品计数。如果不在合格区间范围内,则发出声光报警,提示操作者进行相关处理。本类设备输出压力、开口高度 、工作行程等均可调节或在一定范围内调节。相关设备机械机构参数、使用功能等根据要求定制。
更多细介绍请与我公司销售工程师联系!
可选附件或功能
★移动工作台 | ★冲裁缓冲装置 | ★光电保护装置 |
★换模浮动导轨与滚动托架 | ★模具快速夹紧机构 | ★行程、压力、速度数显、数控系统 |
★工业级触摸显示屏 | ★打料装置 | ★液压系统加热、冷却装置 |
★换模小车 | ★滑块安全栓 | ★模具加热及温控系统 |
Y系列四柱液压机
公称力 |
KN |
10 |
25 |
63 |
100 |
160 |
250 |
备注 |
液压最大工作压力 |
MPa |
5.5 |
5 |
8 |
8.1 |
13 |
16 |
|
最大开口高度 |
mm |
300 |
300 |
320 |
440 |
440 |
500 |
可定制 |
油缸行程 |
mm |
160 |
160 |
250 |
300 |
350 |
350 |
可定制 |
行程调节量 |
mm |
70 |
70 |
0 |
0 |
0 |
0 |
可定制 |
下行速度 |
mm/s |
60 |
50 |
50 |
50 |
50 |
50 |
|
回程速度 |
mm/s |
80 |
100 |
100 |
100 |
100 |
105 |
|
工进速度 |
mm |
非标配,根据需要增加! | 可定制 |
|||||
喉口深度 |
≧mm |
160 |
160 |
200 |
200 |
300 |
300 |
可定制 |
工作台尺寸 |
mm |
250×300 |
320×480 |
400×500 |
430×550 |
500×600 |
500×600 |
可定制 |
保压时间 |
s |
0~20 |
0~20 |
0~20 |
0~20 |
0~20 |
0~20 |
|
计数范围 |
mm |
0~99999 |
0~99999 |
0~99999 |
0~99999 |
0~99999 |
0~99999 |
|
使用电压 |
V |
AC380 |
AC380 |
AC380 |
AC380 |
AC380 |
AC380 |
|
模柄尺寸 |
mm |
Ø20×35 |
Ø20×35 |
Ø20×35 |
Ø20×35 |
Ø20×35 |
Ø20×35 |
可定制 |
压力显示精度 |
kg |
1 |
1 |
1 |
1 |
1 |
1 |
|
压力报警设置 |
kg |
1 |
1 |
1 |
1 |
1 |
1 |
|
使压力允许过载 |
120%FS |
120%FS |
120%FS |
120%FS |
120%FS |
120%FS |
||
行程显示精度 |
mm |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
行程报警设置 |
mm |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
0.1 |
|
报警方式 |
三色灯声光 |
可关闭 |
||||||
报警范围 |
上、下限区间范围 |
|||||||
触摸屏 |
7.0〞 65536真彩色 |
|||||||
光栅保护范围 |
mm |
据“最大开口度”±15 |
非标配 |
|||||
光栅间距 |
mm |
25 |
非标配 |
|||||
操作方式 |
双手、急停、点动 |
|||||||
工作台距地面高度 |
mm |
700 |
700 |
700 |
700 |
700 |
700 |
|
油泵名称 | 叶片泵 | 叶片泵 | 叶片泵 | 叶片泵 | 柱塞泵 | 柱塞泵 | ||
电机功率 |
kw |
1.1 |
1.5 |
2.2 |
4 |
4 |
4 |
|
使用温度 |
℃ |
-20~65 |
-20~65 |
-20~65 |
-20~65 |
-20~65 |
-20~65 |
|
外形尺寸 |
cm |
55×58×140 |
70×55×150 |
100×60×165 |
100×60×180 |
114×73×195 |
120×760×210 |
|
重量 | KG | 220 | 550 | 1000 | 1200 | 1500 | 2000 |
以上参数仅供参考,具体以实物或双方合同为准!
主要特点:
1.以2-20MPA的液体压力为动力源,外接三相AC380V 50HZ.
2.以液体作为介质来传递能量,采用低噪音油泵.
3.采用测力传感器直接测量压装力,精度高.压力信号控制系统采用数字信号传输,精确保证了测力传感器的精度不受传输而下降.
3.设备待机,滑快上下移动时噪音均不超过75分贝.
4.采用整体焊接的坚固开式结构,可使机身保持足够的的钢性,同时拥有最方便的操作空间,
5.分手动和半自动两种控制方式,手动可将压装上模停在任意行程范围内,配有紧急回升按钮,加装有红外线护手装置.
6.该系列压床的压装行程通过位移光栅尺编码器将位移量传送至可编程器,由程序自动控制.

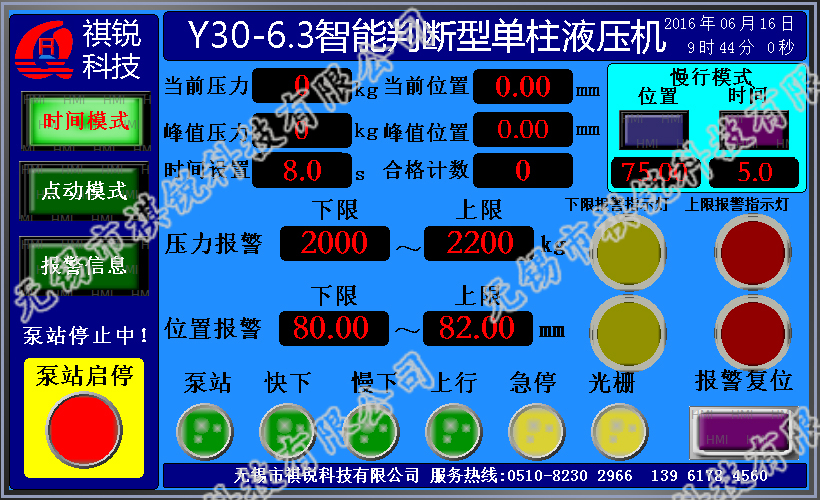

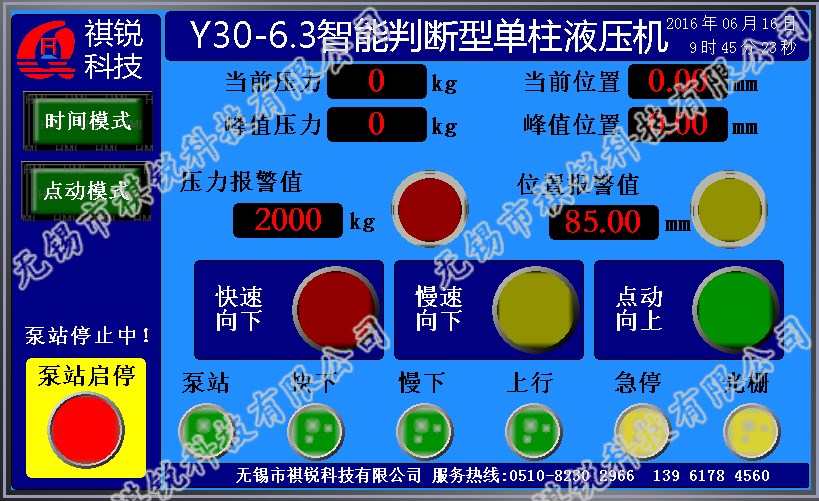

9.压力、行程、保压时间、压装深度、压力区间、行程区间等客户均可在触摸屏上自行调整.显示屏清晰,设置灵活方便,
10.液压系统计内置机架内,外观整洁,轻巧,稳重.
11可根据用户要求与其它设备进行一体化联动控制。
