性能特点
★计算机优化设计,三梁四柱式结构,刚性好,坚固实用,维修便捷;
★液压控制采用整体式插装阀集成系统,减少了泄漏点,冲击小,动作可靠,使用寿命长;
★可实现定压、定程等成型工艺,可选装保压延时、低压补压等功能,延时时间可调;
★工作压力、行程可在设备的允许范围内按需求进行调节式。调节简单、便捷;
★采用集中按钮控制,具有手动及自动等操控方式;
★液压系统设有压力预泄装置,液压冲击小。
★可根据用户的要求(如技术参数、规格、吨位等。)进行专门设计,制造。
适用领域
本系列压机适用于轴类零件,型材等的校正工艺,轴、套类零件的压装以及简单板材零件的拉伸、弯曲,压印、成形、落料等工艺,也可进行一般粉末、塑料制品的压制。
可选附件或功能
★移动工作台 | ★冲裁缓冲装置 | ★光电保护装置 |
★换模浮动导轨与滚动托架 | ★模具快速夹紧机构 | ★行程、压力、速度数显、数控系统 |
★工业级触摸显示屏 | ★打料装置 | ★液压系统加热、冷却装置 |
★换模小车 | ★滑块安全栓 | ★模具加热及温控系统 |
★PLC控制系统 | ★压边圈及驱动系统、位移传感装置 |

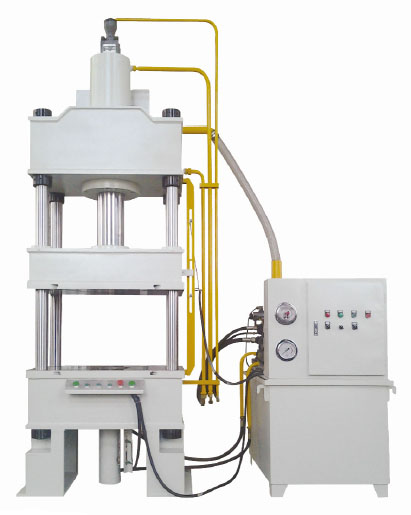

Y系列四柱液压机
型号 | 单位 | Y4 | Y6.3 | Y10 | Y16 | Y25 | Y40 | Y63 |
公称力 | T | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 |
最大开口高度 | mm | 390 | 450 | 500 | 550 | 600 | 600 | 700 |
滑块最大行程 | mm | 120 | 150 | 200 | 250 | 300 | 320 | 500 |
滑块下行速度 | mm/s | 35 | 48 | 45 | 48 | 48 | 40 | 50 |
滑块回程速度 | mm/s | 58 | 75 | 100 | 115 | 115 | 60 | 60 |
工作台尺寸 | mm | 300×300 | 400×400 | 400×400 | 400×400 | 400×400 | 400×400 | 500×500 |
油泵名称 | 叶片泵 | 柱塞泵 | ||||||
顶出缸行程(选配) | 0 | 0 | 0 | 0 | 0 | 120 | 160 | |
电机功率 | KW | 2.2 | 3 | 3 | 4 | 4 | 4 | 5.5 |
机床外形尺寸 | cm | 79×56×165 | 94×58×167 | 110×65×180 | 114×65×180 | 120×75×210 | 130×75×230 | 138×100×236 |
重量 | KG | 500 | 750 | 850 | 1000 | 2000 | 2500 | 3500 |
型号 | 单位 | Y100 | Y160 | Y200 | Y315 |
公称力 | T | 100 | 160 | 200 | 315 |
最大开口高度 | mm | 900 | 900 | 1120 | 1250 |
滑块最大行程 | mm | 500 | 500 | 700 | 800 |
滑块下行速度 | mm/s | 100 | 100 | 100 | 100 |
滑块回程速度 | mm/s | 60 | 60 | 70 | 70 |
工作台尺寸 | mm | 580×710 | 800×800 | 900×900 | 1260×1260 |
油泵名称 | 柱塞泵 | ||||
顶出缸行程(选配) | 200 | 200 | 250 | 300 | |
电机功率 | KW | 5.5 | 11 | 11 | 18.5 |
机床外形尺寸 | cm | 180×102×335 | 190×120×350 | 190×120×350 | 190×120×350 |
重量 | KG | 5000 | 8500 | 12000 | 15000 |
以上参数仅供参考,具体以实物或双方合同为准!
