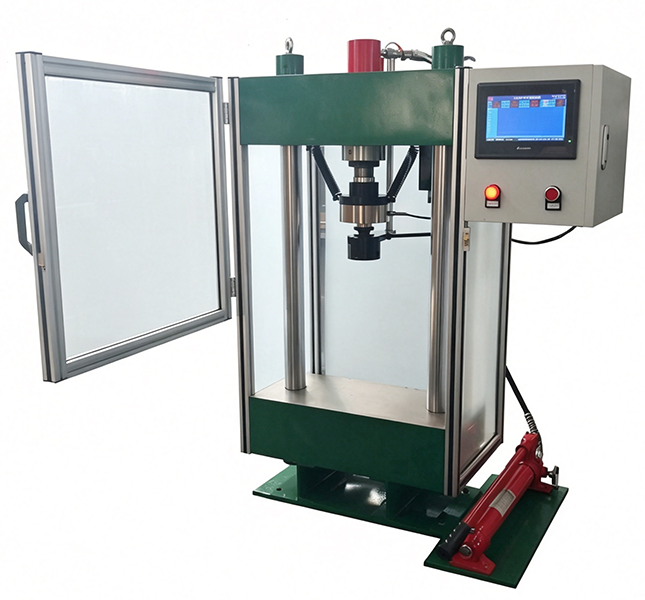

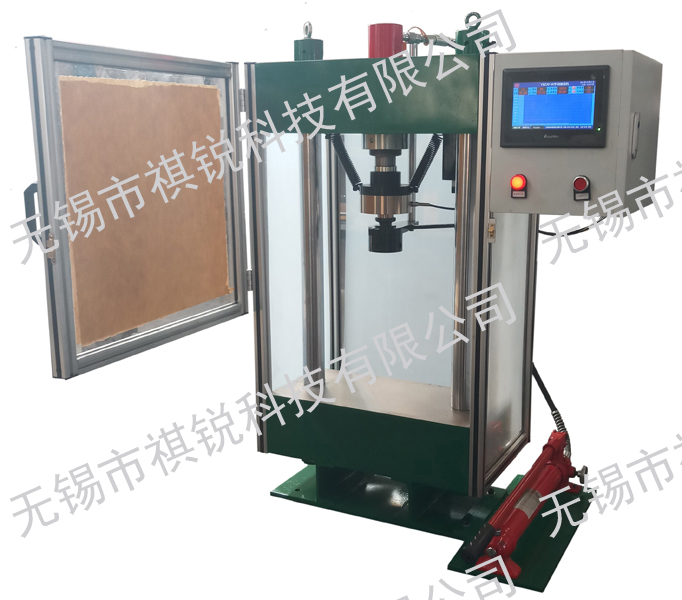

表显型 | 屏显型 |

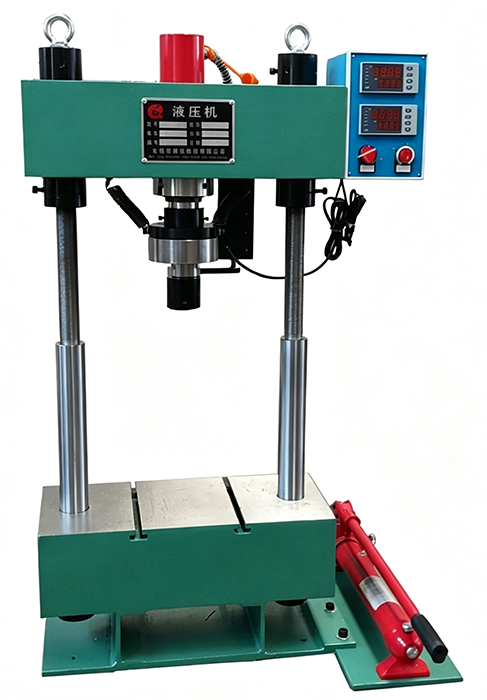

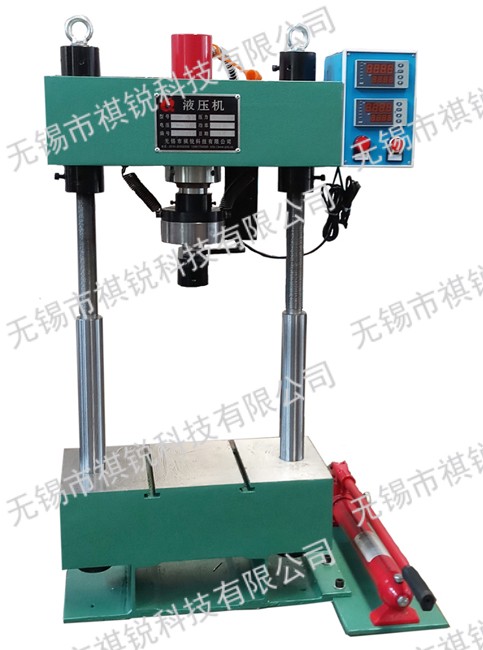

YSZ-W系列压力行程双数显式手动液压机
YSZ-W系列压力行程双数显式手动液压机,
集液压压力数显与油缸行程数显为一体。主要是机体机构、液压部分、数字式智能显示仪表和高精度传感器组成。可实现在油缸下压的过程中,对油缸所产生的压力、油缸活塞下行的行程实时数字化显示。整个显示部分可分为压力与行程两部分。
压力部分:操作油泵手杆,液压油经油管至油缸,压轴产生压力。压力部分的传感器与显示仪表开始工作。根据产生的压力大小,实时压力值
即实时值在的PV窗口中显示,并随压力的变动不停地变动。峰值显示值(SV窗口)则显示产生的最大值。也可加装一路报警,当达到所需要的压力时,显示仪表内置的蜂鸣器发出声音报警(报警功能非标准配制)。并在撤销 作用力后,PV窗口显示“0”,SV窗口保持显示峰值数值。直至人为复位或断电。使操作人员知道所需要的压力大小。
行程部分:当油缸活塞开始下行时,行程显示仪表分别显示实时下行行程值即实时值(PV窗口)与峰值或设定值(只能选择显示其中一个数值)(SV窗口)。PV窗口值根据所下行的深度距离进行实时显示,SV窗口显示下压深度距离的峰值或下压深度距离的设定值(只能选择显示其中一个)。并保持显示,直至产生下一个峰值。也可加装一路报警,当达到所需要的下压行程时,显示仪表内置的蜂鸣器发出声音报警(报警功能非标准配制)。
YSZ-W系列压力行程双数显手动液压机
型号 | 单位 | YSZ10-W | YSZ20-W |
公称力 | T | 10 | 20 |
行程 | mm | 100 | 130 |
最大开口高度 | mm | 300 | 350 |
工作台尺寸 | mm | 200×300 | 250×350 |
电压 | V | 220 | 220 |
外形尺寸 | mm | 700×550×1200 | 760×600×1450 |
重量 | KG | 140 | 180 |
压力部分 | |||
传感器压力量程 | MPa | 70 | 100 |
综合精度 | 0.5%F.S | ||
过载能力 | 1.5 | ||
工作温度范围 | -40~85 ℃ | ||
温度补偿范围 | 25~80℃ | ||
温度漂移 | 0.5%F.S/℃ | ||
压力仪表显示精度 | T | 0.01 | |
行程部分 | |||
传感器行程量程 | mm | 150 | |
行程仪表显示精度 | mm | 0.1 | |
分 辨 率 | 无极限(理论) | ||
综合精度 | 0.1‰ | ||
振 动 | Hz | 5~2000 | |
速度 | m/s | 10(max) |
数据采集分析(扩展应用)
本机可通过标准串行口(RS232或USB口)与电脑连接,快速组成一个测试系统,配合提供的专门分析软件,可实现对压力、行程信号的实时采样、示波、分析、存储、打印、等功能。
数据采集测控系统具有以下功能:
动态测试:
本采集系统配置为两个通道,同时采集两个随时间变化的信号,组成一组X/Y曲线。系统在测试时,可方便指定开始采集的条件,如:延时一段时间再开始采集;等待指定通道的信号幅度到达某一设定值时再开始采集,或者当某一通道的信号的变化率超过某一设定值时再开始采集。同样,结束采集的条件也可以类似地指定。比如:再测试断裂力时,我们可以监视
压力的变化,一旦其变化率大于某一设定值时,认为已经断裂,即可结束测试。
数据处理和信号分析:
测试数据可以按指定的方式显示图形曲线,利用鼠标可方便地对曲线进行放大或者缩小,能读取相应的测试点数值,并可自动计算最大值、最小值及平均值。
软件支持被测试件或者测试项目编号,可条码输入,方便进行数据管理。
支持曲线打印,曲线导出至图片文件,数据导出至EXCEL等操作。
以上参数仅供参考,具体以实物或双方签订合同为准!
