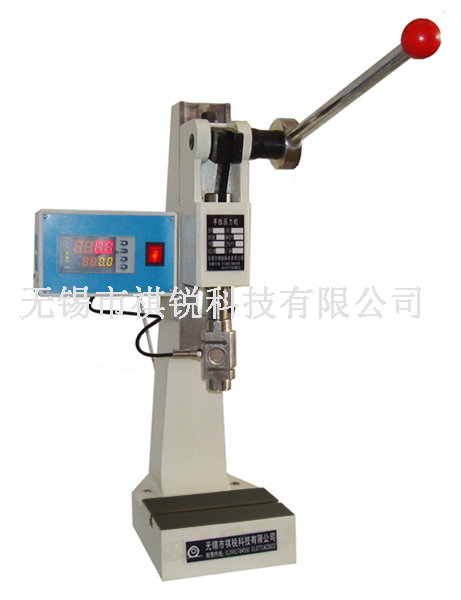

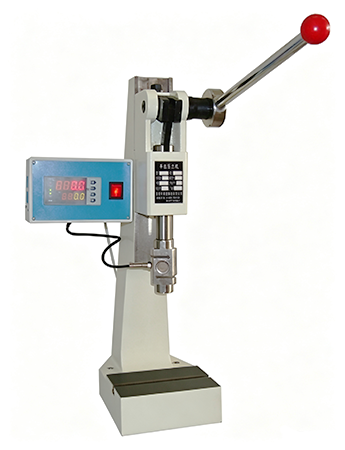

JPA-05-B压力数显式手动压力机
JPA-05-B压力数显式手动压力机,主要是机械机构、数字式智能显示仪表和高精度传感器组成。 如对传感器进行扩展,“开口高度”可310mm。显示精度可至0.1KG或根据要求。可实现在压制产品过程中,对受压物体所受压力,进行实时数字化显示。 分别显示实时显示值(PV窗口)与峰值显示值(SV窗口)。PV值根据所产生压力的大小进行实时显示,SV值则显示产生的最大值,并保持显示,直至产生下一个峰值。误差小于0.25%F.S,并具备调校、数字滤波功能,可帮助减小传感器、变送器的误差,有效提高系统的测量、控制精度。可加装超压报警、报警灵敏度独立设定和RS485/RS232通讯数据采集等功能。
型号 | 单位 | JPA-05-B | 备注 |
公称力 | KN | 5 | |
KG | 500 | ||
滑块行程 | mm | 40 | 可定制行程60mm |
喉口深度 | mm | 120 | |
开口高度 | mm | 290 | |
传感器联接尺寸 | mm | Ø10×20 | |
显示精度 | kg | 0.1 | 可改为牛、磅 |
报警设置精度 | kg | 0.1 | 仅报警计数型配 |
报警方式 | 上限报警 | 仅报警计数型配 | |
计数范围 | 0~99999 | 仅报警计数型配 | |
电压 | V | 220 | |
工作台尺寸 | mm | 120×170 | |
机床外形尺寸 | mm | 280×360×600 | |
重量 | KG | 45 |
以上参数仅供参考,具体以实物或双方签订合同为准!
多台设备组网:
报警、计数功能:

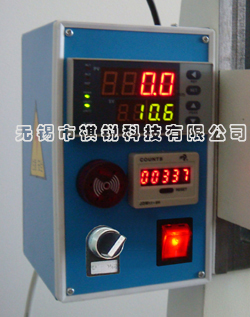

报警计数型是在常规功能上增加了超压报警和计数功能。在操作时先设定一个报警值,比如100KG,扳动手杆,当压力达到100KG,蜂鸣器发出声音报警,并且红灯闪烁。计数器进行一次计数(也可关闭蜂鸣器,只进行计数)。让操作者知道已达到预定压力,可以停止施压。可通过计数器了解在一个时间段内加工数量。
数据采集分析(扩展应用)
本机可通过标准串行口(RS232或USB口)与电脑连接,快速组成一个测试系统,配合提供的专门分析软件,可实现对压力、行程信号的实时采样、示波、分析、存储、打印、等功能。
数据采集测控系统具有以下功能:
动态测试:
本采集系统配置为两个通道,同时采集两个随时间变化的信号,组成一组X/Y曲线。系统在测试时,可方便指定开始采集的条件,如:延时一段时间再开始采集;等待指定通道的信号幅度到达某一设定值时再开始采集,或者当某一通道的信号的变化率超过某一设定值时再开始采集。同样,结束采集的条件也可以类似地指定。比如:再测试断裂力时,我们可以监视
压力的变化,一旦其变化率大于某一设定值时,认为已经断裂,即可结束测试。
数据处理和信号分析:
测试数据可以按指定的方式显示图形曲线,利用鼠标可方便地对曲线进行放大或者缩小,能读取相应的测试点数值,并可自动计算最大值、最小值及平均值。
软件支持被测试件或者测试项目编号,可条码输入,方便进行数据管理。
支持曲线打印,曲线导出至图片文件,数据导出至EXCEL等操作。
