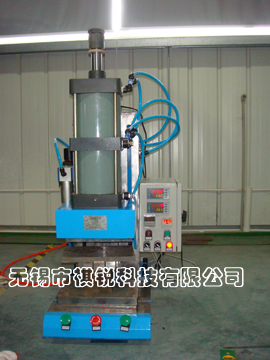

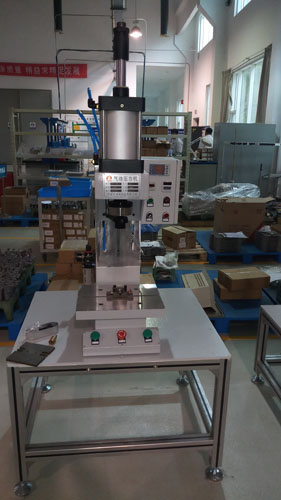

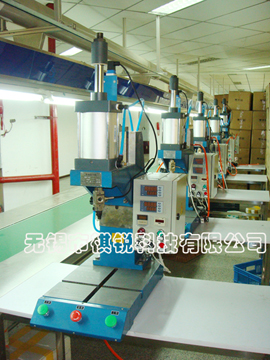

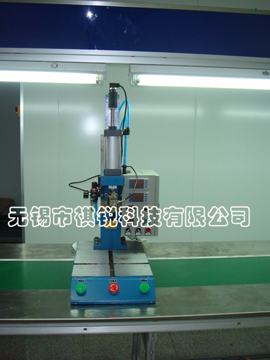

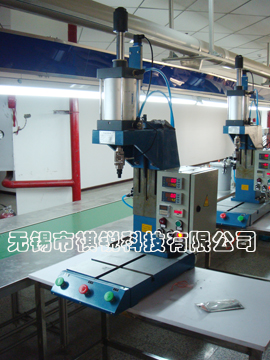

QPB系列压力行程双数显型气动压力机
QPB系列气动压力机 能够进行折弯、压入、冲孔、成型、铆合、压直压弯等,是电子工业、仪器仪表、五金加工等理想的使用设备。根据不同使用要求,压力从1KN~20KN可自行选择。并需其压力可在一定范围内进行自行调整( 参见附表)。保压时间、下压速度、下压行程、开口高度等均可调节或在一定范围内调节。 气缸行程、可调行程等可根据要求定制。满足不同行业的需求。
本系列采用两只仪表将压力数显与行程数显为一体。可实现在压制产品过程中,对受压物体所受压力
、下压的距离深度进行实时数字化显示。整个显示部分可分为压力与行程两部分。也可根据要求单独一项。
压力部分:当气缸下压时,受压物体受力时,此时压力部分的显示仪表开始工作。根据产生的压力大小,实时压力值
即实时值在的PV窗口中显示,并随压力的变动不停地变动。峰值显示值(SV窗口)则显示产生的最大值。也可加装一路报警,当达到所需要的压力时,可选择灯闪烁报警或蜂鸣器报警。并在撤销作用力后,PV窗口显示“0”,SV窗口保持显示峰值数值。直至人为复位或断电。使操作人员知道所需要的压力大小。
行程部分:当开始下压时,行程显示仪表分别显示实时下压值即实时值(PV窗口)与下压行程的设定值(SV窗口)。PV窗口值根据所
下压的深度距离进行实时显示,SV窗口显示下压深度距离的设定值也可加装一路报警,当达到所需要的下压深度时,可选择灯闪烁报警或蜂鸣器报警。
QPB系列气动压力机产生的压力不具有瞬时的冲击力,是缓性的、柔性的输出力。适合软到位工艺。对产品损害小。可加装安全光栅保护、报警灵敏度独立设定和RS485/RS232通讯数据采集等功能。
QPB系列压力行程双数显型气动压力机
型号 | 单位 | QPB-63 | QPB-100 | QPB-125 | QPB-160 | QPB-2160 | 备注 |
输出力 | KG | 100 | 300 | 500 | 1000 | 2000 | |
气缸行程 | mm | 100 | 100 | 100 | 100 | 60 | 可定做 |
可调行程 | mm | 50 | 50 | 50 | 50 | 20 | 可定做 |
保压时间 | s,m,h | 0~99.99 | 0~99.99 | 0~99.99 | 0~99.99 | 0~99.99 | |
电压 | V | AC220 | AC220 | AC220 | AC220 | AC220 | |
联接尺寸 | mm | Ø10×25 | Ø10×25 | Ø10×25 | Ø20×25 | Ø20×25 | |
显示精度 | kg | 0.1 | 0.1 | 0.1 | 1 | 1 | 压力 |
仪表精度 | mm | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 行程 |
开口高度 | mm | 250 | 250 | 300 | 300 | 300 | 可定做 |
开口高度调节量 | mm | 100 | 100 | 100 | 100 | 100 | |
喉口深度 | mm | 100 | 100 | 100 | 140 | 140 | |
工作台尺寸 | mm | 200×300 | 200×300 | 200×300 | 280×320 | 280×320 | 可定做 |
使用温度 | ℃ | -20~65 | -20~65 | -20~65 | -20~65 | -20~65 | |
外形尺寸 | cm | 30×32×80 | 30×32×90 | 30×32×110 | 35×45×120 | 35×45×140 | 仅参考 |
控制方式 | 双手按钮、脚踏开关任选一种 | ||||||
重量 | KG | 45 | 70 | 85 | 155 | 200 | 仅参考 |
产品主要特点:
1、效率高且容易操作,可减少劳动力,适应于人工操作、自动化流水线作业一体化;
2、压力每次基本相同,成品率高。配有抗转动的导向杆,使作业更精确;
3、可根据不同的产品,调节开口高度、速度、加工行程、压力大小和时间范围。
4、本机采用PLC集中控制,具有控制稳定、可靠等优点。并可根据实际需求加装红外光栅保护。
5、可选用双手控制按钮或脚踏开关,操纵装置和预控装置符合安全标准,确保操作人员的安全。
6、操作方便,维护检修简单。
使用压力 | 理论出力(kgf/cm2) |
||||
QPB-63 | QPB-100 | QPB-125 | QPB-160 | QPB-2160 | |
0.4MPa | 124.7 | 314.1 | 490.9 | 804.2 | 1608.4 |
0.5MPa | 155.8 | 392.7 | 613.6 | 1005.3 | 2010.6 |
0.6MPa | 187.0 | 417.2 | 736.3 | 1206.4 | 2412.8 |
0.7MPa | 218.2 | 549.7 | 859.0 | 1407.4 | 2814.8 |
表显式 | ||
数据采集分析(扩展应用)
本机可通过标准串行口(RS232或USB口)与电脑连接,快速组成一个测试系统,配合提供的专门分析软件,可实现对压力、行程信号的实时采样、示波、分析、存储、打印、等功能。
数据采集测控系统具有以下功能:
动态测试:
本采集系统配置为两个通道,同时采集两个随时间变化的信号,组成一组X/Y曲线。系统在测试时,可方便指定开始采集的条件,如:延时一段时间再开始采集;等待指定通道的信号幅度到达某一设定值时再开始采集,或者当某一通道的信号的变化率超过某一设定值时再开始采集。同样,结束采集的条件也可以类似地指定。比如:再测试断裂力时,我们可以监视
压力的变化,一旦其变化率大于某一设定值时,认为已经断裂,即可结束测试。
数据处理和信号分析:
测试数据可以按指定的方式显示图形曲线,利用鼠标可方便地对曲线进行放大或者缩小,能读取相应的测试点数值,并可自动计算最大值、最小值及平均值。
软件支持被测试件或者测试项目编号,可条码输入,方便进行数据管理。
支持曲线打印,曲线导出至图片文件,数据导出至EXCEL等操作。
以上参数仅供参考,具体以实物或双方签订合同为准!
